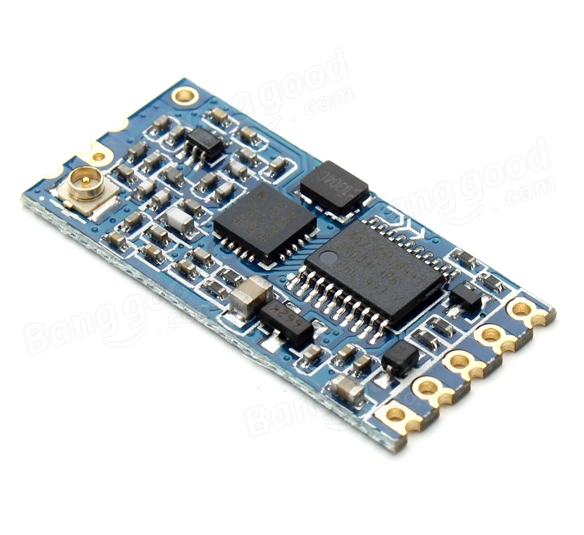

433Mhz HC-12 SI4463ワイヤレスシリアルポートモジュール1000m Bluetoothとアンテナを交換

製品説明

特徴：
電源電圧：3.2V〜5.5V。 （モジュールが放射状態で長時間働いている場合は、電源電圧が4.5Vを超えて1N4007のダイオードがモジュール内蔵のLDOを加熱しないようにすることを推奨します）
デフォルトアドレス範囲（オープンフィールドテスト）：約600m（最大通信距離調整可能到達距離1000m、ボーレートは5000bps）
デフォルトのアイドル電流：16MA（異なる動作モードでは動作電流が異なります）
モジュールの寸法：27.8 x 14.4 x 4mm
動作周波数範囲：433.4〜473.0MHz、最大100チャネルの通信
最大送信電力：100mW（設定可能）
モジュールサポートソフトウェアのアップグレード
出荷時設定：モードFU3、ボーレート9600bps、通信チャネルCH001（433.4M）
ATコマンドセット：
モジュールパラメータ、ATコマンドセット
ATコマンドを使用して汎用モジュールのパラメータを設定し、設定後に設定モードを終了する必要があります。 一方、パラメータや機能を変更すると、パワーダウンは失われません。
コマンドモードに入る：
最初の5ピン「SET」の最初の入力モード（通常は電源を使用）はローに設定されています。
エントリー・パワーの第2モードでは、5番ピンの "SET"が最初に電力を低く設定します。
どちらの方法も、モジュールをATコマンドモードにすることができます（「SET」ピンはローに接続されていません）。コマンドモードを終了します。 終了コマンドモードの後、モジュール機能を変更すると、その機能は適切な状態に切断されます。
第2の方法は、直列フォーマット9600、N、1でATに固定される。
指示：
1. AT
テストの指示
例：モジュールコマンド "AT"を送ると、モジュールは "OK"を返します。
2. AT + Bxxxx
シリアルポートボーレートコマンドを変更します。 ボーレートは1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bpsに設定できます。 出荷時のデフォルトは9600bpsです。
例：モジュールのシリアルポートのボーレートを19200bpsに設定し、モジュールコマンド "AT + B19200"を送ってください。
"OK + B19200"。
3. AT + Cxxx
無線通信チャネルを変更し、001から127（通信距離が保証されていない場合は100以上の無線チャネル）を選択します。 デフォルト値は001無線チャネル、動作周波数は433.4MHzです。 ステップチャネルは400KHzであり、チャネル100の動作周波数は473.0MHzである。
例：
モジュールをチャネル21に設定し、モジュールコマンド "AT + C021"を送信し、モジュールは "OK + C021"を返します。
コマンドモードを終了した後、最初の21チャネルのモジュールは、動作周波数は441.4 MHzです。
注：無線受信モジュールの感度HC-12は比較的高いため、ボーレートは空気58000 bps、5を隣接チャネル使用にシフトする必要がある場合よりも大きくなります。 エアーボーレートが58000bpsよりも大きくない場合、短距離（10メートル）の通信であるが、5つの隣接チャネルの使用をずらす必要もある。
4. AT + FUx
モジュールのシリアルパススルーモード、FU1、FU2、FU3の3つのモードを変更します。 モジュールのデフォルトモードはFU3、2つのシリアルパススルーモードモジュールは同じ通信に設定する必要があります。 上記の「ワイヤレスシリアルパススルー」の部分を参照してください。
例：モジュールコマンド "AT + FU1"を送信すると、モジュールは "AT + OK"を返します。
5. AT + Px
モジュールの送信電力レベルx desired 1-8、対応するモジュール送信電力を次のように設定します
デフォルト設定は8、最大送信電力、通信距離です。 送信電力レベルは、最小送信電力である1に設定される。 一般的に、各ドロップの送信電力は6dB、通信距離は半分になります。
例：モジュールコマンド "AT + P 5"を送信すると、モジュールは "OK + P5"を返します。 コマンドモードを終了すると、モジュールの送信電力は+ 11dBmになります。
